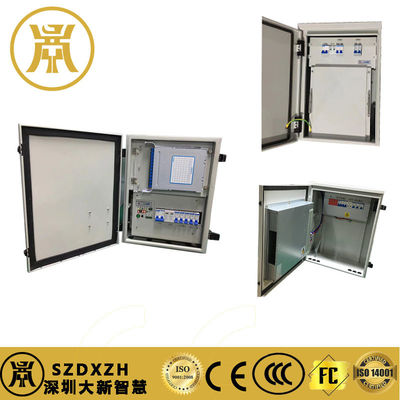

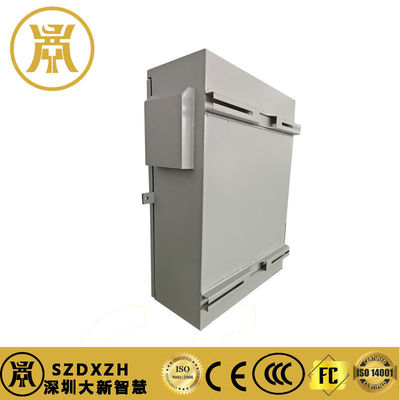

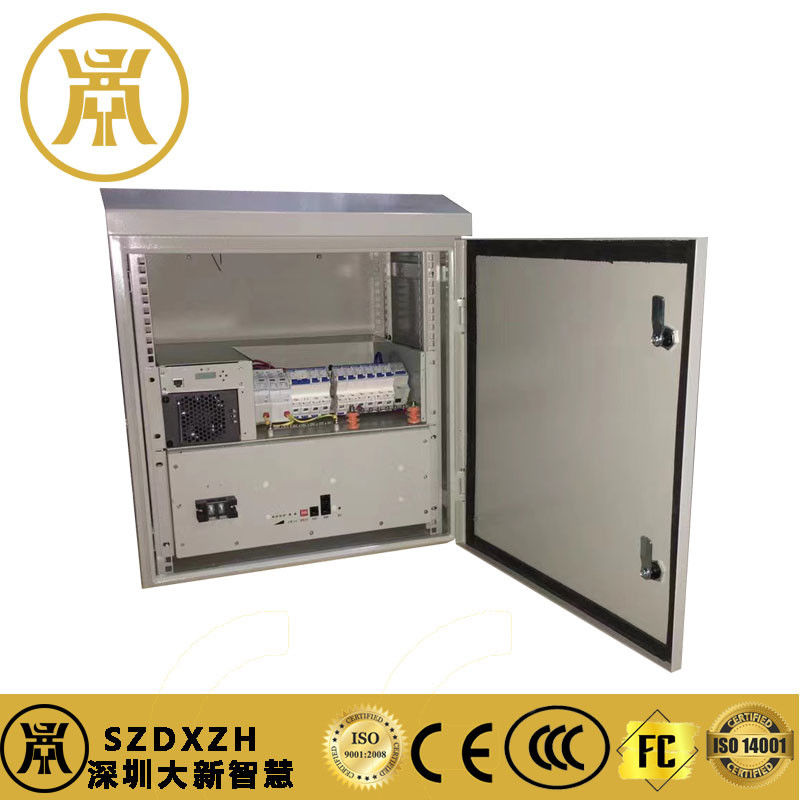

Wandmontage Weerbestendige Power Control Cabinet Elektrisch kastrek

Algemene structuur:

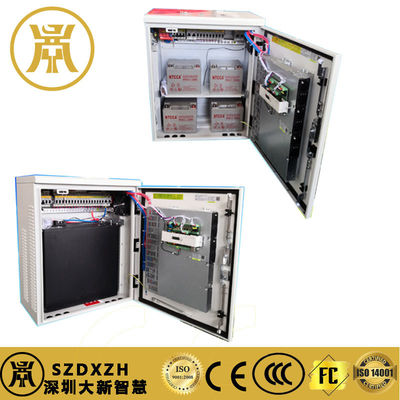

De afmetingen van het WPS30000-150/150 muur gemonteerd stroomvoorziening systeem plug-in frame (hoogte * breedte * diepte) zijn 700mm * 580mm * 350mm. Het bestaat uit een AC distributie-eenheid, een monitoring-eenheid,een rechtgevende module-eenheid, en een DC-distributie-eenheid, en kan worden geïnstalleerd in de vloer, muur, paal, en andere manieren.ingebouwd temperatuurregelsysteemVoorziet in installatieruimte voor één set van 50AH ferro-elektrische batterijen of vier 38AH loodzuurbatterijen.

Monitoringsschema: Monitoring van de RS485-poorten in noord- en zuidrichtingen, droge contacten en detectie van batterijcellen (optioneel) allemaal geleid naar het monitoringspaneel

Operatiemethode en onderhoudsmethode: voorafgaand aan het onderhoud kan de rechtstellermodule warm worden verwisseld.

Vermogensautomatiseringskast Productbeschrijving:

De DX-P-150A-50AH-wandkas wordt gebruikt in communicatiesystemen met een maximale totale capaciteit van 150 A, geschikt voor wandmontage, vloermontage, paalmontage en andere installatiemethoden.Het is geïntegreerd in een communicatie-stroomvoorziening., AC/DC-verdeling, temperatuurregeling, bewaking, bliksembescherming en grondsysteemfuncties en heeft een volledig batterijbeheer,zoals batterij laagspanningsbeschermingsfunctie en belastingverwijderingsfunctieHet kan temperatuurcompensatie, automatische spanningsregulatie, stroombeperking, batterijcapaciteitsberekening, online batterijtesting, energiebesparende slaap en andere functies bereiken.Netwerkopzet van het elektriciteitssysteem, met meerdere communicatie-interfaces zoals RS232/RS485 en droge contacten, flexibele netwerken, afstandsbewaking en onbemande bediening.het heeft een volledig bliksembeschermingsontwerp voor zowel AC- als DC-zijde, evenals uitgebreide storingsbescherming en storingalarmfuncties. Beheer en onderhoud van de voorzijde van het energiesysteem. Het energiesysteem is eenvoudig te bedienen, te installeren en te onderhouden,en geschikt is voor situaties waarin het elektriciteitsnet sterk fluctueert, zoals basisstations, kleine en middelgrote uitwisselingen, satellietcommunicatie en datakommunicatie.

Beginselen van ons energiesysteem:

De systeeminvoer wordt via een 63A/2P schakelaar naar de invoer van de rectificatormodule gestuurd.

De rechtstellermodule werkt parallel en de gelijkstroomuitgang is via een busbar verbonden met twee back-upbatterijen en gelijkstroombelastingen.gebruikers voorzien van een aan/uit bedieningsfunctie voor elke belasting en bescherming tegen overbelasting en kortsluitingen.

Onder normale systeemomstandigheden,de verschillende parameters van de rectificatormodule en de distributie-eenheid worden door de bewakingsmodule bestuurd en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten;Als de elektriciteitsvoorziening uitvalt, schakelt het systeem over op de batterij.Wanneer de batterijspanning daalt naar een power-down spanning punt, controleert de monitoringsmodule de stopcontactor om de batterij te bedienen en de belasting af te sluiten; wanneer de batterijspanning daalt tot het batterijbeschermingsspanningspunt,de monitoringsmodule regelt de werking van de secundaire stopcontactor, waardoor de verbinding tussen het energiesysteem en de batterij wordt afgesloten en de batterij tegen overmatige ontlading wordt beschermd.Wanneer de externe elektriciteitsvoorziening is hersteld en de rechtstellermodule weer opstartDe monitoringsmodule kan de werkstatus van het gehele elektriciteitsdistributiesysteem detecteren en controleren.Gebruikersopdrachten kunnen worden uitgevaardigd via het toetsenbord op het monitoringsmodule paneelDe werkstatus en de parameters van het systeem kunnen worden weergegeven op het LCD-scherm van de monitoringsmodule, de lokale backend-pc en de centrale afstandsbediening..Het systeem kan verschillende omgevingsvariabelen verzamelen, waaronder rook, deurmagneten, onderdompeling in water, temperatuur en vochtigheid, door de juiste sensoren te configureren.
